  Terminal RF 7103 - 868 Mhz

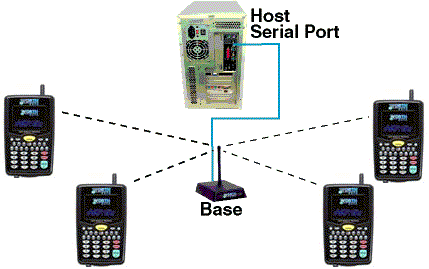

Les Terminaux RF Worth Data Série 7000 sont les terminaux interactifs à radio fréquence les plus simples d'utilisation au prix le plus bas du marché actuel. Ces terminaux communiquent avec la Station de Base B557 raccordée à un PC ou tout ordinateur via le port série RS-232. Equipés de fonctionnalités sans précédent, ils restent pourtant les terminaux radio mobiles les plus simples à installer de l'industrie. Cette 3ème génération de Terminaux RF Worth Data reste de plus intégralement compatible* d'un point de vue logiciel avec les générations précédentes de Terminaux. Voici certaines des fonctionnalités principales des terminaux série 7103 :

Distance de fonctionnement 450 mètres
• Affichage LCD TFT couleur 15 lignes
• Modèles laser plus petits et plus légers
• Housse ergonomique résistante
• Batterie(s) Li-Ion d'origine
• PCB & LCD résistants aux chocs
• Anti-éclaboussures et anti-poussière
• Modèle LT7103H équipé d'une poignée

Leader du marché des terminaux RF longue portée de petite taille depuis 15 ans, Worth Data fait un grand pas en avant avec cette Génération 3 tant par son ergonomie que par ses performances. Cette génération est sans comparaison avec le reste du marché. Nos ingénieurs ont travaillé longtemps et avec acharnement pour créer ce produit de niveau supérieur notre longue portée signifie des coûts du câblage et des points d'accès réduits. Une seule station de base, capable d'accueillir 64 terminaux, peut couvrir pratiquement tous les emplacements, éliminant ainsi des câblages et points d'accès supplémentaires.

Il existe actuellement 2 modèles de terminaux RF. Le LT7103 équipé d'un lecteur laser intégré au sommet de l'appareil et le LT7103H qui dispose également d'un lecteur laser intégré ainsi que d'une poignée de type revolver. La poignée du modèle LT7103H simplifie encore la lecture laser à une main et de part la présence d'une deuxième batterie Li-Ion dans la poignée, la durée de vie des batteries est doublée par rapport au modèle LT7103.

Vous n'avez aucun programme à réaliser sur le terminal. Un programme installé au niveau de l'hôte, dans un langage de votre choix, contrôle intégralement le terminal. Par conséquent, vous perdez moins de temps et d'argent en programmation qu'avec le matériel de nos concurrents. Le prix du terminal, lui aussi, est très compétitif.

Les exigences de mobilité des entreprises grandissant, Worth Data a mis un point d'honneur à proposer une solution efficace aux petites entreprises comme aux grandes.  Nos équipements sont faciles à installer, vous permettent des raccordements rapides et au prix le plus compétitif!




click to see larger image
click to see larger image
click to see larger image
click to see larger image

click to see larger image
click to see larger image
click to see larger image
click to see larger image

click to see larger image
click to see larger image
click to see larger image
click to see larger image

fcc
Conformes aux normes CE
Aucune license requise en EU

Wi-Fi Version Disponible

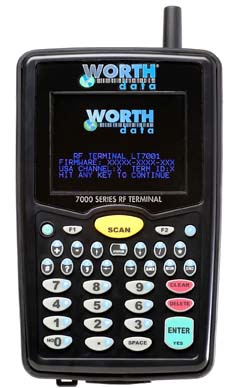

Terminal RF LT7103
avec un scanner laser intégré
Terminal RF LT7103H
avec un laser intégré et avec une poignée

  A propos du Terminal RF

  • Prix bas :
    Modèle LT7103 - €1589
    Modèle LT7103H équipé d'une poignée - €1679
    Station de base B557U* - €649
  • Portée de 450m
  • 64 Terminaux par base
  • Aucune license requise en EU
  • Lecture de codes barres par laser intégré
  • Modèles plus petits : 150 mm de longeur x 90 mm de largeur x 15 mm de profondeur
  • Modèles plus légers : 280g (modèle LT7103 avec batterie)
  • Il supporte des chutes sur sol dur de 1,2 m
  • Alimentation longue durée (modèle standard - 16 heures,
    modèle avec poignée - 32 heures)
  • Chargement des accumulateurs rapide - 2 heures
  • Programmation de l'hôte dans le langage de votre choix : VisualBasic®, Access®, Delphi®, ActiveX®
  • KwikCount/RF pourr Excel® inclus
  • Aucun coût supplémentaire pour les outils de développement des programmes
  • Aucune programmation du terminal requise
  • Communication avec l'hôte via le port série ou TCP/IP
  • Affichage LCD TFT couleur 15 lignes
  • Trois tailles de polices standards disponibles
  • Invites vocales et à l'affichage personnalisables
  • Fonctionne avec batteries Li-Ion aux normes industrielles NP-120
  • Garantie de 2 ans sur les défauts de façon et matériels
  • Prend en charge les imprimantes à reçus et étiquettes et la lecture de pistes magnétiques
  • Fabriqué aux Etats-Unis des pièces domestiques et importées

Petit mais puissant
Malgré sa petite taille et son faible poids - le modèle LT7103 avec un scanner laser intégré et avec une batterie n'a que 280g - le terminal radio peut facilement couvrir des milliers de mètres carré de surface ouverte et transmet sur une distance ouverte de plus de 450m !

Utilisation aisée
A chaque lecture et à chaque fois que vous appuyez sur la touche Enter, les données sont transmises à l'hôte. L'hôte envoie en retour des messages qui s'affichent à l'écran et peut déclencher la diffusion de messages vocaux.

Design résistant
Le terminal série 7000 a été totalement redessiné. Aucun dommage constaté après plusieurs tests de chute de 1,20 m sur sol ciment. Plusieurs améliorations de conception ont été apportées afin d'augmenter la résistance de l'appareil :

  • PCB unique pour une fiabilité accrue Coque antichoc silicone 70 au duromètre Clapet protecteur de prise I/O Prise I/O longue durée Clavier étanche pour éviter à toute pollution d'entrer dans l'appareil Touches recouvertes d'un traitement spécial pour une durée de vie accrue Ecran de protection LCD 1,5mm anti-rayures en polycarbonate haute résistance Module LCD anti-choc Clapet batteries et/ou poignée vissés mécaniquement Antenne remplaçable renforcée Housse plastique ABS à parois ultra résistantes
  • Extérieur noir pour limiter l'apparition des salissures
  • Œillet de courroie résistant intégré

    Ergonomie améliorée
    Le terminal série 7103 a été conçu en gardant le confort ergonomique de l'utilisateur à l'esprit. Nous avons ajouté un écran TFT LCD 15 lignes pour une meilleure visibilité tout en conservant un appareil de petite taille. De plus, la nouvelle disposition du clavier LCD permet une lecture laser et une saisie des données plus aisées. Sa petite taille, son poids réduit et ses formes arrondies rendent la manipulation de l'appareil agréable quelque soit la durée.

    La plus grande innovation ergonomique réside dans l'ajout de la poignée H7000 disponible en option. La poignée H7000 facilite la lecture laser longue durée. Il s'agit de l'avancée la plus plébiscitée. La poignée est disponible de série sur le modèle LT7103H ou peut être ajoutée ultérieurement (modèle H7000) à un modèle LT7103.

    Lecteur laser de codes barres ultra rapide intégré
    Les terminaux série 7000 disposent d'un lecteur laser de codes barres intégré au sommet de l'appareil. Lorsque vous appuyez sur le bouton de lecture ou sur la gâchette de la poignée, un faisceau laser lit à une fréquence de 100 impulsions/s afin que même les codes barres les plus mal imprimés ou abîmés soient identifiés. L'appareil est capable de lire les codes barres de très haute densité possédant des barres dont la finesse peut aller jusqu'à 2,5mil. L'équivalent d'un Code 39 23cpi!

    Les types de codes barres pris en charge comprennent : UPC/EAN, UCC-EAN 128, Code 39, Full ASCII Code 39, Code 128, GTIN-14, ITF-14, GS1-128, Codabar, MSI Plessey, GS1 DataBar (RSS-14), 2 de 5 Entrelacé, 2 de 5 Standard, Bookland EAN, Code 11, LabelCode4, LabelCode5, Storage Tek, and Code 93. Le lecteur procède à une auto-discrimination automatique.

    Voici un tableau des différents types de lecture. Un code barres à 6 mm représente la densité haute, un code bares de 10 à 14 mm représente la densité moyenne et un code barres de 40 à 100 mm représente la densité basse.Laser Decode Range

    Batterie interne Li-Ion
    Nous utilisons la batterie Li-Ion de norme industrielle NP-120 qui possède une capacité de 1950mAh. En cas de défaillance, cette batterie est remplaçable sur place. Il suffit de retirer les deux visses du clapet ou de la poignée. Grâce au système de rechargement avancé, vous obtenez une charge totale au bout de 2 à 3 heures maximum! Ce système de rechargement "intelligent" recharge uniquement la quantité d'énergie utilisée. Il n'est pas nécessaire de vider complètement les batteries avant de recharger! Le modèle LT7103H dispose d'une deuxième batterie dans la poignée qui doublera la durée de vie des batteries de l'appareil.

    Prix les plus compétitifs
    Système de démarrage Terminal Laser RF intégré complet avec base, est seulement
    €2309. Une station de base peut facilement accueillir jusqu'à 64 terminaux avec peu ou pas de surcharge du trafic.

    Vous pouvez débuter avec une petite configuration et l’agrandir à un coût modéré en fonction de l’évolution de votre activité. Des performances inégalées à un prix très bas, imbattable !

    Compatibilité série
    Pour les utilisateurs du logiciel destiné aux précédents terminaux RF modèle 70, la station de base conserve la même interface série. D'autres outils et démonstrations sont disponibles. Cela inclut des démos sous VB, Access et Delphi ainsi que des composants Active X complets. Nous vous fournissons également des programmes de démo rédigés sous GW BASIC, c'est aussi simple que cela.

    Pour une couverture plus grande, vous pouvez ajouter des stations relais.

    Mise en œuvre la plus simple
    Le terminal ne requiert aucune programmation, qui intervient uniquement au niveau de l’ordinateur hôte, dans le langage de votre choix. Il suffit de programmer des simples déclarations de lecture / écrire vers le port série . N’importe quelle plate-forme et n’importe quel langage peut littéralement faire chanter le terminal. Que vous écriviez des chaînes de commande port série simples ou utilisiez les composants ActiveX pour Windows fournis,tout est conçu pour vous faciliter la tâche. Vous n'avez rien de plus à acheter. Tout ce dont vous avez besoin est fourni avec la station de base. C'est le produit parfait pour les développeurs qui souhaitent distribuer des systèmes dans des emplacements distants. L'interface série de la station de base B557U étant la même que la précédente, toute programmation effectuée pour la précédente génération de terminaux RF fonctionnera avec le nouveau système.

    Contrôle du Terminal radio
    Un programme utilisateur ne s'exécute pas sur le Terminal radio. Le Terminal radio offre trois niveaux de prise en charge de la programmation de l'ordinateur hôte :

    L'envoi de chaînes de programmation de bas niveau vers le port série est la méthode de programmation de base applicable à toutes les langues et toutes les plate-formes qui peuvent lire et écrire avec un port série (une bibliothèque DLL pour Windows gratuite est fournie en vue de simplifier les commandes séries). La prise en charge du contrôle ActiveX est également offerte. Elle fournit la structure générale et toutes les routines qui, une fois terminées, composent une application exécutable. Elle est compatible avec Visual Basic, Visual C++, Delphi et la plupart des plate-formes de développement Windows en 32-bits. Pour télécharger le guide programmation "PromptCOM ActiveX" au format PDF, cliquez ici.

    La prise en charge du protocole TCP/IP permet d'utiliser des terminaux via une connexion réseau TCP/IP. Cette configuration nécessite un ordinateur "client" et un ordinateur "serveur". Elle est compatible avec Visual Basic, Visual C++, Delphi et la plupart des plate-formes de développement en 32-bits. Pour télécharger le guide programmation "PrompNET TCP/IP Active X" au format PDF, cliquez ici.

    Pour rappel, le Terminal radio ne nécessite aucune programmation. La programmation intervient au niveau de l'ordinateur hôte, en VB, Access, C, Basic, etc. Toutes les plate-formes et toutes les langues capables de lire/écrire avec un port série peuvent être employées. Pour information complète sur la programmation, cliquez ici .

    KwikCount/RF pour Excel
    Le Terminal RF 7103 dispose de la macro complémentaire Excel KwikCount/RF ! Cette macro vous facilite l'utilisation immédiate sous Excel, sans aucune connaissance nécessaire en programmation. Si vous savez utiliser Excel, vous serez capable d'utiliser KwikCount/RF pour développer des application interactives en temps réel à partir d'une base de données Excel. Cela comprend les inventaires, expéditions et réceptions. De nombreuses applications comprennent une fonctionnalité d'import/export Excel. Une fois les données de votre application exportées, KwikCount vous permettra de mettre la base de données à jour en ligne puis d'importer de nouveau les données mises à jour dans votre application. Et tout cela SANS connaissance en programmation nécessaire! Cette macro convient parfaitement aux inventaires, aux expéditions et réceptions ainsi qu'aux vérifications d'étiquetage en rayon. Vous pouvez non seulement récupérer des données mais aussi afficher les données de la base Excel pour aider l'utilisateur à prendre des décisions en fonction des données enregistrées dans les fichiers informatique.

    Poignée disponible en option pouvant être mise à niveau
    Le terminal RF 7000 dispose d'un système interchangeable : clapet à piles ou poignée. Vous pouvez soit utiliser l'appareil avec le clapet à batterie installée de série sur le modèle LT7103, soit commander le modèle LT7103H muni de série d'une poignée. La poignée est également disponible séparément, et peut être fixée à l'appareil à la place du clapet de la batterie. Vous pouvez donc transformer à tout moment un modèle LT7103 en LT7103H en commandant la poignée H7000. La poignée H7000 est facile à installer et contient une deuxième batterie vous permettant de doubler la durée de vie totale des batteries.



    Messages vocaux
    En plus des messages d'invite et d'erreur affichés à l'écran, le Terminal radio est capable de piloter l'opérateur en diffusant des messages vocaux préenregistrés (invites et erreurs). Ces messages sont particulièrement utiles dans des régions non francophones et pour des applications sans clavier (lecture plus rapide, sans consulter l'écran). Balayage de distance avec Station relais

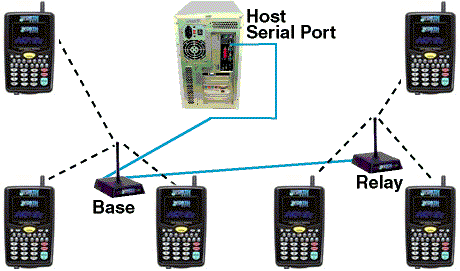

    Les relais peuvent multiplier par cinq la couverture d'un site. Les relais sont connectées avec des câbles 422 à la station base. Il vous suffit de déplacer un cavalier à l'intérieur de la station de base B557U pour l'utiliser en tant que relais.

  •   Tarification du Terminal RF7103 et de Station de base B557U
    Produit
    Modèle
    Libellé
    Prix
    €1589
    €1679
    €649
    €9
    €22
    €22
    €22
    €22
    €9
    lz300
    €90
    €62
    €25



    Système Terminal RF 7000
    Terminal RF et Station de base
    LT7103 uniquement
    LT7103H uniquement
